Список продукции

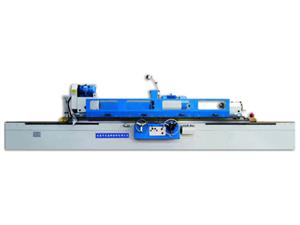

Круглошлифовальные станки серии M13

M13 Series Cylindrical Grinding Machine

Описание
Круглошлифовальные станки серии M13 предназначены для точного шлифования цилиндрических и конических поверхностей и тарцов заплечиков валов. Они состоит из рабочих столов, шлифовальных передних бабок, задних бабок, рычагов управления, переключателей, гидравлических систем и т.д. Данные круглошлифовальные станки широко используются в машиностроительной, электротехнической, автомобильной и многих других отраслях промышленности. Кроме того, они могут быть использованы в инструментальных цехах, мастерских по ремонту станков и в производственных цехах для производственных процессов середних и небольших партий.

Характеристики
1. Рабочие столы могут производить возвратно-поступательное движение.
2.Шлифовальные бабки способны быстро приближаться и удаляться.
3. Данная серия круглошлифовальных станков может осуществлять периодическую подачу.
4.Смазываемые рабочие столы находятся полностью под гидравлическим управлением.
5.Круглошлифовальные столы обладают высоким качеством, хорошей производительностью и простотой в эксплуатации.
6. Данные шлифовальные станки для металла обладают конкурентоспособными ценами.
Упаковка:Ящики из фанеры

Параметры круглошлифовальных станков серии M13

Характеристики Единицы измерения MW1320 M1332 M1332A M1350 M1350A/B M1363 MQ1380A
Межцентровое расстояние мм 500, 750 1000, 1500 2000, 3000 2000, 3000 3000, 4000 4000, 5000 4000, 5000
Высота центров мм 135 180 180 270 270 370 500
Диаметр обработки (внешний диаметр) мм 5 to 200 8 to 320 8 to 320 25 to 500 25 to 500 30 to 630 50 to 800
Мак. высота обработки мм 500, 750 1000, 1500 2000, 3000 2000, 3000 3000, 4000 4000, 5000 4000, 5000
Мак. вес заготовки кг 100 150 500 1000 2000 3000 3000
Конусность центров MT 4 5 5 6 6 Метрическая 80# Метрическая 80#
Скорость шпинделя об/мин 25 - 380 бесступенчато 26, 52, 90, 130, 180, 260 18 - 180 бусступенчато 10 - 100 бесступенчато
Скорость шпиндельного колеса об/мин 1335 1100 1100 870
Ускоренное перемещение шлифовальной головки мм 50 100
Мак. перемещение мм 205 235 235 438 438 475 550
Ручная подача за оборот   Грубая: 2 Тонкая: 0.5 Грубая: 4 Тонкая: 0.5
Ручная подача за гра   Грубая: 0.01 Тонкая: 0.0025 Грубая: 0.0 2 Тонкая: 0.0025
Размеры колеса мм 500 × 50 × 203 600 × 63 × 305 750 × 75 × 305
Окружная скорость м/с 35
Ручная подача за оборот стола мм 6 5
Мак. угол поворота стола по часовой стрелке ° 3 3 2 2 2 1 1
Мак. угол поворота стола против часовой стрелки ° 9/8 7/6 5/3 5/3 3/2 2.5/1.5 2.5/1
Диапазон скорости продольного перемещения стола м/мин от 0.1 до 4 от 0.1 до 3 от 0.1 до 2.5
Конусность центров задней бабки MT 4 4 4 6 6 Метрическая 80# Метрическая 80#
Перемещение гильзы шпинделя задней бабки мм 30 30 30 70 70 70 70
Мощность двигателя головки колеса кВт 5.5 11 11 15 15 22 22
Мощность двигателя рабочей головки кВт 1.1 0.75/1.5 1.5/2.4 4 7.5 15 15

ООО «Shaanxi Haven Equipment and Trading Co.» является профессиональным поставщиком шлифовальных мащин в Китае. Мы специализируемя на предложении нашим клиетам широкого выбора круглошлифовальных станков. Данные круглошлифовальные станки производятся из сыревых материалов оптимального качества и по новейшим технологиям. Данные шлефовальные станки для металла оснащены абразивными (шлифовальными) колесами в качестве режущих устройств, что обеспечивает тонкую и легкую шлифовку. Кроме того, возможно изготовление по индивидуальному заказу в соответствии с деталями, предоставленными клиентами. А также мы производим данные круглошлифовальные станки в соответсвии с мировыми качественными стандартами и нормами.
