Вертикальные сверлильные станки на круглой колонне Z50Z50

Вертикальные сверлильные станки на круглой колонне Z50Z50

Описание
Вертикальные сверлильные станки на круглой колонне электрическими и ручными подъемными механизмами. Рабочие столы могут поворачиваться на 180° на ± 45° относительно колонны. Оснащенные автоматическими подачами и пробивками (электромагнитными муфтами), данные сверлильные станки могут осуществлять автоматическую подачу и пробивку при нажатии любой кнопки на рукоятке подачи. Данные вертикальные сверлильные станки также оборудованы системами охлаждения и механизмами для пробивки. А также их электрические системы выполняют стандарты МЭК. Системы обладают функциями защиты от перегрузки и короткого замыкания. Как правило, в данных сверлильных станках на круглой колонне установлены устройства для безопасности сверления с микропереключателем и устройства для автоматического отсоединения инструментов.
Данные вертикальные сверлильные станки могут быть подразделены на различные типы с различными характеристиками и параметрами. Этим типы включают в себя Z5050, Z5040, Z5035, Z5030 и Z5040/1, Z5032/1, Z5045/1.
Данные сверлильные станки на круглой колонне применимы для сверления, расширения, пробивания, циклевания поверхностей и для других обрабатывающих операций. Данные вертикальные сверлильные станки могут использоваться как для единичного, так и для серийного производства.

Характеристики
(Z5040)
1. Данные вертикальные сверлильные станки недавно разработаны и обладают компактной конструкцией и приятным внешним видом.
2. Данные сверлильные станки на круглой колонне обладают широким диапазоном смены скоростей. При помощи преобразователей частоты, скорость изменяется потенциометрами.
3. Шпиндельные бабки с коробкой скоростей можгут свободно поворачиваться на 360° относительно колонны.
4. Скорость вращения шпинделей может корректироваться.
5. Благодаря уникальному рабочему столу данный тип вертикальных сверлильных станков удобен в эксплуатации.
6. Данные сверлильные станки на круглой колонне оборудованы подъемными устройствами с двигательным приводом (только Z5035) или с ручным управлением.
7. Обе подъемные системы рабочего стола с двигательным приводом и с ручным для моделей: Z5050 VF и Z5040 VF.
8. Цифровые индикаторы глубины и скорости сверления доступны для моделей Z5050VF и Z5040VF.
9. Очень удобно сменять инструменты на вертикальных сверлильных станках.
10. Основные электрические компоненты утверждены CE или CSA или UL.

Z5040/1、Z5032/1、Z5045/1
1. Данные сверлильные станки на круглой колонне характеризуются компактной структурой, высоким уровнем производительности, долговечностью, высокой функциональной эффективностью и длительным сроком службы.
2. Данные вертикальные сверлильные станки обладают широким диапазоном изменений.
3. Основы данных вертикальных сверлильных станков подкреплены ребрами для повышения твердости и стабильности. И наклонные кронштейны выполнены в восьмиугольной форме для дополнительной устойчивости.
4. Сверлильными станками на круглой колонне легко управлять.
5. Данные вертикальные сверлильные станки долговечны.

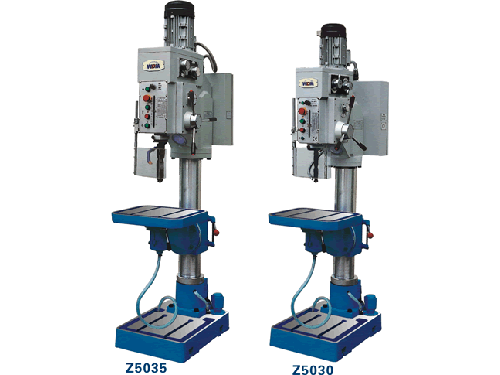

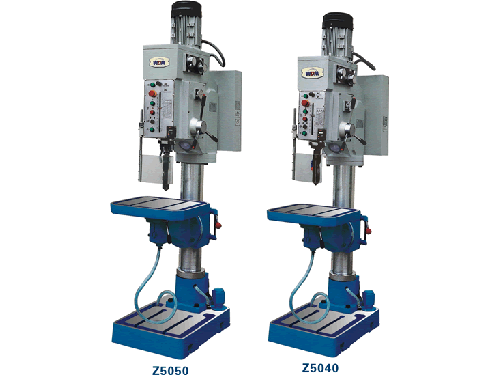

Параметры вертикальных сверлильных станков на круглой колонне (Z5050, Z5040, Z5035, Z5030)

Модель Z5050 Z5040 Z5035 Z5030
Мак. диаметр сверления (мм) 50 40 35 30
Мак. диаметр пробивания (мм) M30 M27 M24 M20
Диаметр колонны (мм) 180 160 140 120
Скорость перемещения шпинделя (мм) 240 180 160 135
Расстояние между осью шпинделя и образующей линией колонны (мм) 360 360 330 320
Мак. расстояние между торцом шпинделя и столом (mm) 460 460 460 550
Мак. расстояние между торцом шпинделя и столом (mm) 1200 1200 1200 1100
Коническое отверстие шпинделя MT4 или MT5 MT4 MT4 MT3 или MT4
Диапазон скорости шпинделя (об./мин) от 42 до 2050 от 42 до 2050 от 75 до 2500 от 65 до 2600
Кол-во скоростей шпинделя 12 12 12 12
Подача шпинделя (об./мин) 0.07,  0.15,  0.26,  0.40 0.1,  0.2,  0.3
Размеры рабочей поверхности (мм) 550 × 470 550 × 470 500 × 440 500 × 440
Перемещение стола (мм) 550 550 550 490
Размеры основного стола (мм) 450 × 440 450 × 440 400 × 390 400 × 390
Общая высота (мм) 2380 2330 2300 2050
Основной двигатель (кВт) 2.2 кВт (960 об./мин) / 2.8 кВт (1400 об./мин) 1.5/2.2
Двигатель охлаждения (Вт) 40 40 40 40
Вес брутто/вес нетто (кг) 800/730 750/680 670/600 500/440
Упаковочные размеры (см) 108 × 62 × 215 108 × 62 × 215 108 × 62 × 215 108 × 62 × 215

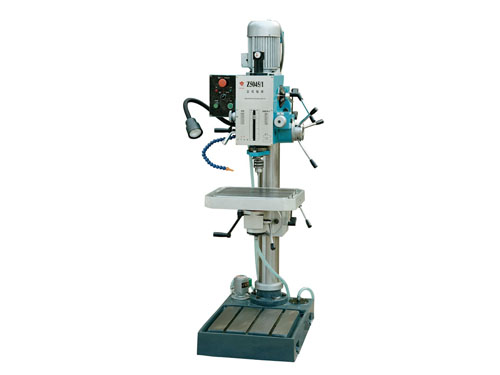

Параметры вертикальных сверлильных станков на круглой колонне (Z5040/1, Z5032/1, Z5045/1)

Модель Z5045/1 Z5040/1 Z5032/1
Диаметр сверления 45 мм 40 мм 32 мм
Коническое отверстие шпинделя M.T.4 M.T.4 M.T.3
Диаметр основной колонны 115 мм 115 мм 115 мм
Перемещение шпинделя 130 мм 130 мм 130 мм
Ступени скоростей 6 6 6
Диапазон скорости шпинделя (6 ступеней) 50 Гц
60 Гц
от 80 до 1250 об./мин
от 95 до 1500 об./мин
от 80 до 1250 об./мин
от 95 до 1500 об./мин
от 80 до 1250 об.мин
от 95 до 1500 об./мин
Ступени скоростей автоматической подачи шпинделя 6 6 6
Диапазон подачи от 0.06 до 0.30 об./мин от 0.06 до 0.30 об./мин от 0.06 до 0.30 об./мин
Мин. расстояние от оси шпинделя до колонны 290 мм 290 мм 290 мм
Расстояние от торца шпинделя до стола 725 мм 725 мм 725 мм
Расстояние от торца шпинделя до подставки стола 1125 мм 1125 мм 1125 мм
Maк. перемещение шпиндельной бабки 250 мм 250 мм 250 мм
Угол поворота шпиндельной бабки (горизонтально) 360° 360° 360°
Мак. перемещение опоры стола 600 мм 600 мм 600 мм
Доступные размеры стола 380 × 300 мм 380 × 300 мм 380 × 300 мм
Угол поворота стола горизонтально 360° 360° 360°
Наклон стола ± 45° ± 45° ± 45°
Возможные размеры заготовки на рабочем столе 417 × 416 мм 417 × 416 мм 417 × 416 мм
Основной двигатель 1.5 кВт (2 HP) 1.1 кВт (2 HP) 0.75 кВт (1 HP)
Напряжение В соответствии с требованиями клиентов
Скорость 1400 об./мин 1400 об./мин 1400 об./мин
мощность охлаждающего насоса 0.04 кВт 0.04 кВт 0.04 кВт
Вес нетто / вес брутто 442 кг/ 492 кг 442 кг/ 492 кг 437 кг/ 487 кг
Внешние размеры 737 × 600 × 1680 мм 737 × 600 × 1680 мм 737 × 600 × 1680 мм
Упаковочные размеры 837 × 700 × 1830 мм 837 × 700 × 1830 мм 837 × 700 × 1830 мм
Кол-во загрузки  /  20’ контейнер 18 комплектов/20’ 18 комплектов/20’ 18 комплектов/20’

ООО «Shaanxi Haven Equipment and Trading Co.» является основным продавцом сверлильных станков. Мы занимаемся производством и экспортом широкого выбора сверлильных станков, таких как вертикальных сверлильных станков на круглой колонне (сверлильных станков на круглой колонне), сверлильных станков на квадратной колонне и т.д. Изготовленные из прошедшего проверку на качество сырья, эти машины пользуются большим спросом благодаря своему качеству, долговечности, устойчивости к коррозии и т.п. Мы также идем на встречу требованиям наших клиентов и предлагаем их по ведущим в отрасле ценам. Для получения подробной информации о наших вертикальных сверлильных станках, пожалуйста, зайдите на наш сайт и свяжитесь с нами напрямую.
