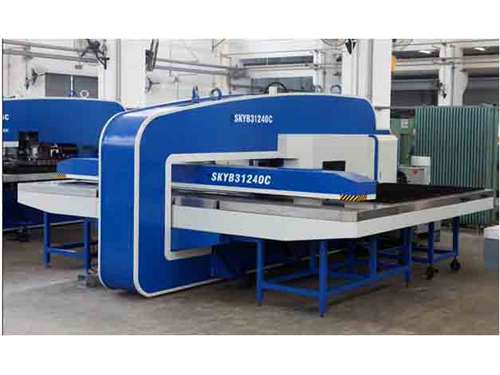

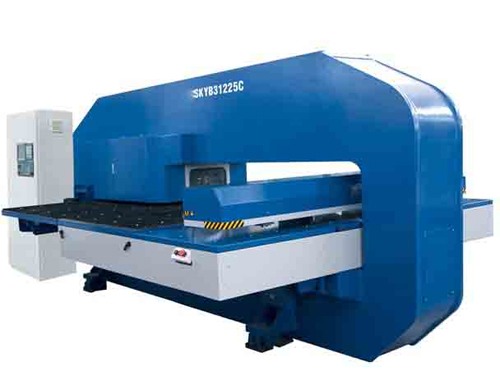

Штамповочные прессы с ЧПУ серии SKYB
Описание
Штамповочные прессы с ЧПУ серии SKYB являются идеальным оборудованием в такой металлообрабатывающей промышленности с числовым контролем, как алюминивая, промышленность для обработки нержавеющей стали, стальная и латунная промышленность и т.д. Данные револьверное штамповочное оборудование образует формы в листовом металле, последовательно пробивая серии базовых форм, например, кружков и прямоугольников и т.д.
Характеристики
1. Штамповочные станки с ЧПУ являются идеальной комбинацией новейшей технологии контроля и традиционного механизма.
2. Револьверное штамповочное оборудование с ЧПУ характеризуется высокой автоматизацией, высокой продуктивностью, высокой точностью и эффективностью.
3. Штамповочные станки с ЧПУ могут создавать 2D формы, включая профили.
4. Они обладают эффективной стоимостью.
Применение
Обычно все необходимые инструменты для штамповочных станков с ЧПУ имеются в наличии, но могут понадобиться специальные инструменты для внутренних уголков менее 90 градусов и необычных форм.
Проектные требования револьверного штамповочного оборудования с ЧПУ
1.Избегайте тонких хрупких форм.
2. Может произойти скручивание, если будет пробито много дырок или большая часть материала сойдет с листа.
3. Минимизируйте использование слишком мелких отверстий.
4. На некоторых гранях могут проявляться незначительные признаки последовательного процесса штамповки, особенно на нижней стороне.
Параметры
| Пункт | Спецификация | ||
| Модель станка | SKY (B) 31225C | SKY (B) 31240C | |
| Номинальная сила | 300 кН | ||
| Конструкция | Закрытая | ||
| Мак. диаметр штамповки | F 88.9 мм | ||
| Maк. размеры заготовки | 1250 × 2500 мм | 1250 × 4000 мм | |
| Maк. толщина заготовки | 6.35 мм | ||
| Мак. вес заготовки | 300 кг | ||
| Точность штамповки | ± 0.1 мм | ||
| Точность переориентировки | ± 0.02 мм | ||
| Величина хода | 30 мм | ||
| Мак. высота хода ползуна | 900 | ||
| Мак. скорость подачи | 90м/мин | ||
| X/Y Ход балки | 1250/1250 мм | 2000/1250 мм | |
| Глубина горла | 1280 мм | ||
| Скорость револьверного вращения | 30 об/мин | ||
| Количество стоционарных наборов | 32, включая стационарные наборы A,B, C, D | ||
| Количество каталожных наборов | 2 набора(≤ F 50.8) | ||
| Устройство для переориентировки | Есть | ||
| Система контроля с ЧПУ | Японская FANUC 0i-PC система | ||
| Колическтво контролирующих балок | 4 балки | ||
| Дисплей | 10.4 LCD экран | ||
| Основной двигатель | 11 кВт | ||
| Внешние размеры станка | 4965 × 2800 × 2110 мм | 4965 × 4800 × 2110 мм | |
| Вес станка | 14 тонн | 16 тонн | |
Компания Shaanxi Haven специализируется на поставке штамповочных станков с ЧПУ. Предлагаются к продаже различные типы револьверного штамповочного оборудования в Китае, такого как тип SKYB, модель MP и т.д. Данные станки применяются в металлоконструировании и в обрабатывающей промышленности. Штамповочные станки с ЧПУ, предоставляемые компанией Haven, популярны как на отечественном рынке, так и за рубежом.
